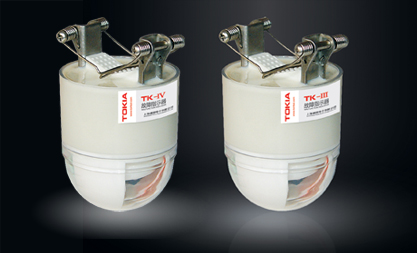

TK系列故障指示器（以下簡稱“故障指示器”）主要廣泛應用于6～35kV輸配電線路中，作為線路故障指示的裝置，具有迅速、準確判斷故障線路和故障點的功能。
故障指示器具有單一和多功能故障指示功能，不僅能檢測線路上出現的短路故障和接地故障，還能檢測線路運行時發生的瞬間過流現象，通過自己的判斷來選擇翻牌或發光的方式報警。故障如果發生在晚上，它就選擇發光報警；故障如果發生在白天，它就選擇翻牌報警。線路發生故障，巡線人員可借助指示器的紅色報警顯示迅速確定故障區段并找出故障點，極大地提高了工作效率、縮短停電時間，有效地提高了供電的可靠性。
|
A、采用最新數字電路，結合專用芯片及單片機等進口元器件組成的電路板。
B、卡線結構采用磁性材料并經鍍鎳處理、導磁性極強，抗腐蝕性強。
C、顯示部分采用紅色熒光漆，視覺強，夜間微光照射條件下可明顯指示，且長期在室外紫外線照射下不褪色。
D、采用高強度和高透視性的航空材料一次成型，并經過特殊化學技術處理，
E、透視性更好，抗污穢，抗老化。 |
1.故障指示：正常運行時，窗口為白色顯示；發生短路、接地故障時，窗口為紅色或發光顯示。
2.在線運行：直接安裝在架空線路上，免維護。
3.適應性好： 自動判斷，白天翻牌報警，晚上發光報警，迅速指明故障線路和故障點，減小停電面積，避免傳統多次拉合閘巡線給電力用戶和電力設備帶來影響。
4.抗干擾強：信號不受線路、勵磁涌流、高次諧波、電流波動，尤其是電纜分布電容旁路的影響。
5.自動復位：指示器動作翻牌后，按設定時間自動復位。（*自動復位時間可根據線路環境、巡線長度、部門要求等由用戶選擇設定）

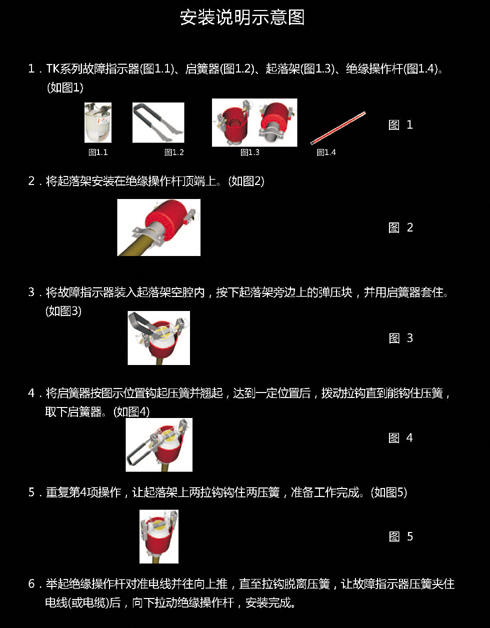

6.帶電裝卸：帶電裝卸極其簡單，不影響線路運行。 |
1.接地檢測原理：采樣接地瞬間的電容電流首半波與接地瞬間的電壓首半波，比較其相位，當采樣接地瞬間的電容電流突變且大于一定數值，并且與接地瞬間的電壓首半波同相，同時導線對地電壓降低，則判斷線路發生接地，否則線路未發生接地。
2.短路檢測原理：根據短路現象；在短路瞬間電流正突變、保護動作停電作為動作依據。
3.過流檢測原理：線路出現瞬間大電流之后，線路未發生跳閘現象，電流恢復成正常電流或發生跳閘現象，重新合閘后線路能正常運行，則判定為過流。
|
適用電壓等級： U≥6KV
適用導線電流： I≤1000A
適用導線線徑： 25mm2≤d≤400mm2
動作響應時間： 0.06s≤T≤3s
靜態功耗： ≤10μw
動作復位時間： 6、12、24、36小時可選
使用環境溫度： －40℃≤T≤+75℃
動作次數： ≥4000次
重量： 420g
|

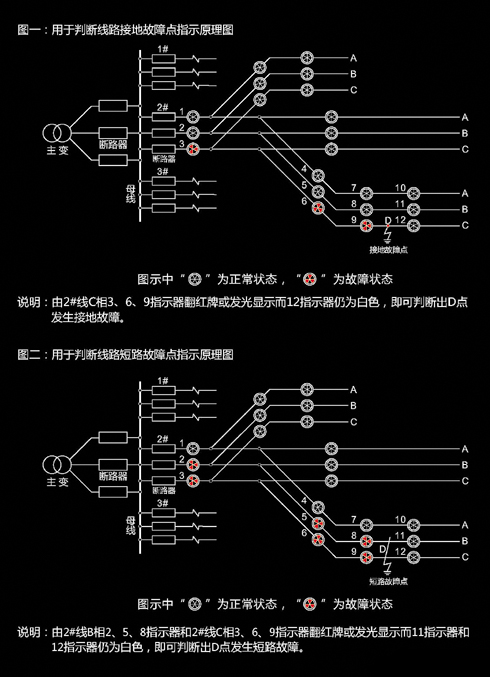

1.安裝在長線路的中段和分支入口處：可指示線路故障區段及故障分支。
2.安裝在變電站出口：可判明是站內或站外故障。
3.安裝在用戶配變高壓進線處：可判明故障是否由用戶原因造成。
4.安裝在電纜與架空線連接處：可區分故障是否在電纜段。 |
A、用戶方提供電壓等級；
B、所有10KV線路加分支的長度；
C、要求指示器復位時間；
D、使用線的類型（裸線、電纜等）。
|
|
|
|
|
|
